2LQF6W系列冷却器
产品星级：???? 产品型号及参数：
列管式冷却器由两只相同面积的冷油器和三通阀装置构成，一只工作，一只备用，每个冷却器能承担整个系统的冷却负荷，管板一头固定，一头浮动、可拆卸的管束和水室箱盖，便于运行过程中清洗、检查和维修。冷却器的材质……

产品详情：

列管式冷却器由两只相同面积的冷油器和三通阀装置构成，一只工作，一只备用，每个冷却器能承担整个系统的冷却负荷，管板一头固定，一头浮动、可拆卸的管束和水室箱盖，便于运行过程中清洗、检查和维修。冷却器的材质，根据使用场所、水系统条件可有多种选择。

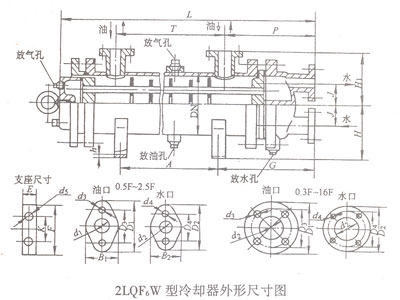

一：2LQF6W型冷却器尺寸示意图

2LQF6W系列冷却器

型号			A0.5F	A0.65F	A0.8F	A1.0F	A1.2F	A1.46F	A1.7F	A2.1F	A2.5F	A3.0F	A3.6F	A4.3F	A5.0F	A6.0F	A7.2F	A8.5F	A10F	A12F	A14F	A16F
换热面积/cm2			0.5	0.65	0.8	1.0	1.2	1.46	1.7	2.1	2.5	3.0	3.6	4.3	5.0	6.0	7.2	8.5	10	12	14	16
底部尺寸		A	345	470	595	440	565	690	460	610	760	540	665	815	540	690	865	575	700	875	875	875
		K	90	90	90	104	104	104	120	120	120	140	140	140	170	170	170	230	230	230	230	230
		h	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	6	6	6	6	6
		E	40	40	40	45	45	45	50	50	50	55	55	55	60	60	60	65	65	65	65	65
		F	140	140	140	160	160	160	180	180	180	210	210	210	250	250	250	320	320	320	320	320
		d5	11	11	11	14	14	14	14	14	14	14	14	14	14	14	14	18	18	18	18	18
简部尺寸		Dg	114	114	114	150	150	150	186	186	186	219	219	219	245	245	245	325	325	325	325	325
		H	115	115	115	140	140	140	165	165	165	200	200	200	240	240	240	280	280	280	280	280
		j	42	42	42	47	47	47	52	52	52	85	85	85	95	95	95	105	105	105	105	105
		H1	95	95	95	115	115	115	140	140	140	200	200	200	240	240	240	280	280	280	280	280
		L	614	739	859	762	887	1012	846	996	1146	965	1090	1240	1022	1172	1347	1112	1237	1412	1412	1412
		G	169	169	169	197	197	197	246	246	246	270	270	270	307	307	307	332	332	332	332	332
		P	162	162	162	190	190	190	226	226	226	265	265	265	292	292	292	322	322	322	322	322
		T	357	482	607	460	585	710	500	650	800	565	690	840	570	720	895	590	715	890	890	890
法兰尺寸			椭圆法兰									圆形法兰
发兰联接	油	d1	25	25	25	32	32	32	40	40	40	50	50	50	65	65	65	80	80	80	80	80
		D1	90	90	90	100	100	100	118	118	118	160	160	160	180	180	180	195	195	195	195	195
		B1	64	64	64	72	72	72	85	85	85
		D3	65	65	65	75	75	75	90	90	90	125	125	125	145	145	145	160	160	160	160	160
		d3	11	11	11	11	11	11	14	14	14	18	18	18	18	18	18	8*ф18	8*ф18	8*ф18	8*ф18	8*ф18
	水	d2	20	20	20	25	25	25	32	32	32	40	40	40	50	50	50	65	65	65	65	65
		D2	80	80	80	90	90	90	100	100	100	145	145	145	160	160	160	180	180	180	180	180
		B2	45	45	45	64	64	64	72	72	72
		D4	55	55	55	65	65	65	75	75	75	110	110	110	125	125	125	145	145	145	145	145
		d4	11	11	11	11	11	11	11	11	11	18	18	18	18	18	18	18	18	18	18	18
质量/kg			30	33	36	47	51	54	60	70	76	110	119	130	145	161	176	215	231	250	260	270

列管式冷却器优点：

.选材范围广（碳钢、不锈钢、铜等金属）

.设计灵活，规格齐全，实用针对性强，节约资金。

.应用条件广泛，适应性强，适用较大的压力、温度范围和多种介质热交换。

.维护费用低，易操作，清垢周期长，清洗方便。
